Комплект "малий" (до 300 кг.) з неоцинкованої шиною, пластик роликами SGN.01.140

  • В наявності
  • Оптом і в роздріб

4 840 грн

Показати оптові ціни
+380 (66) 255-34-23
Олександр
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Комплект "малий" (до 300 кг.) з неоцинкованої шиною, пластик роликами SGN.01.140
Комплект "малий" (до 300 кг.) з неоцинкованої шиною, пластик роликами SGN.01.140В наявності
4 840 грн
+380 (66) 255-34-23
Олександр
Купити

Опис

Комплект "малий" (до 300 кг.) з неоцинкованої шиною, пластик роликами SGN.01.140.

В комплекті:

Напрямна Шина (70х60 мм) 6 м. мала неоцинкована 6 м 70х60
Опора роликова (пластик. ролики) на 300 кг :
2 шт.
Опорний Ролик 1 шт.
Уловлювач нижній 1 шт.
Кронштейн на 2 ролика 1 шт.
Підтримуючий Ролик 2 шт.
Кришка 1 шт.

Комплектуючі для відкатних воріт серії SGN є власною розробкою конструкторського відділу «АЛЮТЕХ» і можуть використовуватися для виробництва відкатних воріт. У каталозі представлені комплектуючі, профілі шини та додаткова комплектація для виробництва відкатних воріт. Дана коротка інформація опису комплектуючих для відкатних воріт, а також загальні рекомендації та поради з розрахунку типової конструкції воріт із застосуванням комплектації SGN.

В процесі експлуатації на ворота діє навантаження від сили вітру і власної ваги. Для забезпечення надійною, довговічною і безпечної роботи воріт необхідно, щоб комплектуючі, що входять до складу воріт, витримували таке навантаження. Конструкція воріт повинна задовольняти вимогам жорсткості та міцності.

Напрямна Шина
Основним конструктивним елементом, що сприймають основні навантаження, є шина, яка виготовляється з міцного сталевого листа. До шині кріпиться рамку воріт з встановленими в нього заповненням. Кріплення рами до шини повинно бути міцним і жорстким. Конструкція профілю шини розроблена таким чином, щоб забезпечувати плавний і рівномірний хід воріт по роликовим опорам.

Компанія «АЛЮТЕХ» пропонує для виробництва воріт профілі напрямних шин з наступними видами покриттів.
1. Оцинковані (SG....001). Матеріал – конструкційна сталь з цинковим покриттям. Наявність шару цинку, нанесеного на зовнішню і внутрішню поверхню сталевого профілю, що запобігає корозії сталі під дією вологи і кисню, забезпечуючи можливість зберігання та транспортування на відкритому повітрі, а також значно продовжуючи термін служби елементів конструкції
2. Неоцинковані (SG....002). Матеріал – конструкційна сталь.Для додаткового захисту на зовнішню і внутрішню поверхню сталевого профілю нанесений захисний шар (промасловка), який запобігає корозії сталі під дією вологи і кисню, забезпечуючи можливість зберігання та транспортування на відкритому повітрі. Профілі шини виготовляються в Європі і відповідають стандартам і вимогам EN 10162.

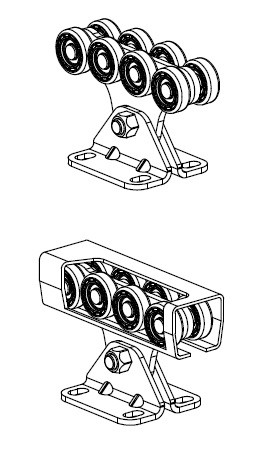

Опора роликова
Опора є важливим елементом відкатних систем, вона сприймає навантаження від стулки воріт і передають її на фундамент. Опора роликова використовується спільно з напрямною шиною SG01 і SG02 і призначена для переміщення стулки воріт в заданому напрямку. Для забезпечення працездатності воріт в зимовий період в підшипниках застосовується консистентне мастило до -40º. Опори підбираються виходячи з маси полотна воріт. При монтажі опор до фундаменту рекомендовано використовувати підставки SGN.01.200 і SGN.02.200, які значно полегшують монтаж і забезпечують регулювання воріт. Підставки кріпляться до фундаменту за допомогою анкерних болтів або зварюванням до попередньо закладеному в фундамент елементу (наприклад, швелеру).

Уловлювачі
Уловлювачі забезпечують правильне положення при закритті воріт, сприймають вітрове навантаження, а також запобігають перекидання. Уловлювач нижній сприймає навантаження від опорного ролика (SGN.0x.300) в закритому стані воріт. Конструкція уловлювача дозволяє закривати ворота при незначних відхиленнях від робочої траєкторії руху стулки воріт. Полімерні накладки в конструкції запобігає пошкодженню при закритті воріт. У закритому стані за рахунок поглинання вібрацій від стулки воріт знижується рівень шуму. Уловлювач верхній призначений для утримання верхнього краю воріт у закритому положенні. В комплект уловлювача входять спеціальні полімерні накладки, які кріпляться за допомогою саморезов до стулки воріт і запобігають пошкодження краю стулки при закриванні.


Опорний Ролик
Опорний ролик забезпечує правильне положення воріт при закритті і розвантажує конструкцію від виникаючих навантажень в закритому положенні. Ролик встановлюється на передню частину напрямної шини SG.01 і SG.02. У конструкцію опорного ролика входить декоративна кришка з демпфуючим елементом, яка захищає механізм в процесі експлуатації.

Підтримують роликии кронштейни

Ролики поддерживающие (SGN.01.710) используются совместно с кронштейнами (SGN.01.717-719 и SGN.02.717-719). Ролики изготовлены из резины, которая не оставляет следов на створке ворот и позволяет удерживать ее в нужном положении. Полимерная втулка внутри ролика обеспечивает плавную и тихую работу изделия в процессе эксплуатации. Кронштейны в комплекте с двумя четырьмя поддерживающими роликами (SGN.01.710) используются для удержания створки ворот в предусмотренном положении. Фиксирование и направление створки осуществляются в верхней части ворот. Кронштейны крепятся к столбу, стене роликами вниз. При этом створка ворот проходит между двумя четырьмя свободно вращающимися роликами и не отклоняется от заданной траектории движения. При расчете количества кронштейнов с роликами необходимо учитывать площадь заполнения ворот.

Подставки
Подставки используются совместно с роликовыми опорами (SGN.01.1 и SGN.02.2) и предназначены:

  • для облегчения монтажа роликовых опор;
  • обеспечения регулировки положения роликовых опор в процессе эксплуатации ворот;
  • продления срока службы роликовых опор путем предотвращения их контакта с агрессивной средой (вода, снег, грязь).

Заглушки
Заглушки використовуються для захисту торця направляючої шини (SG.01 і SG.02) від попадання в неї сторонніх предметів (бруду, сміття і т. д.) і вологи. Вони дозволяють продовжити термін служби роликових опор і напрямних шин. Для спрощення обслуговування воріт заглушки виконуються знімними.




Характеристики

Основні
Виробник Alutech
Країна виробникБілорусь
