Комплект "середній" (до 500 кг) з неоцинкованої шиною, пластик роликами SGN.02.100
В комплекті:
| Напрямна Шина (94х85 мм) 6 м. середня неоцинкована | 6 м 94х85 | |

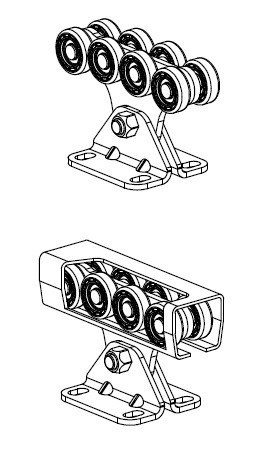

| Опора роликова (пластик. ролики) на 500 кг : |
2 шт. | |
|
1 шт. | |
| Уловлювач нижній | 1 шт. | |
| Кронштейн на 2 ролика | 1 шт. | |
| Підтримуючий Ролик | 2 шт. | |
| Кришка | 1 шт. |
В процесі експлуатації на ворота діє навантаження від сили вітру і власної ваги. Для забезпечення надійною, довговічною і безпечної роботи воріт необхідно, щоб комплектуючі, що входять до складу воріт, витримували таке навантаження. Конструкція воріт повинна задовольняти вимогам жорсткості та міцності.Комплектуючі для відкатних воріт серії SGN є власною розробкою конструкторського відділу «АЛЮТЕХ» і можуть використовуватися для виробництва відкатних воріт. У каталозі представлені комплектуючі, профілі шини та додаткова комплектація для виробництва відкатних воріт. Дана коротка інформація опису комплектуючих для відкатних воріт, а також загальні рекомендації та поради з розрахунку типової конструкції воріт із застосуванням комплектації SGN.
Напрямна Шина
Основним конструктивним елементом, що сприймають основні навантаження, є шина, яка виготовляється з міцного сталевого листа. До шині кріпиться рамку воріт з встановленими в нього заповненням. Кріплення рами до шини повинно бути міцним і жорстким. Конструкція профілю шини розроблена таким чином, щоб забезпечувати плавний і рівномірний хід воріт по роликовим опорам.
Компанія «АЛЮТЕХ» пропонує для виробництва воріт профілі напрямних шин з наступними видами покриттів.
1. Оцинковані (SG....001). Матеріал – конструкційна сталь з цинковим покриттям. Наявність шару цинку, нанесеного на зовнішню і внутрішню поверхню сталевого профілю, що запобігає корозії сталі під дією вологи і кисню, забезпечуючи можливість зберігання та транспортування на відкритому повітрі, а також значно продовжуючи термін служби елементів конструкції
2. Неоцинковані (SG....002). Матеріал – конструкційна сталь.Для додаткового захисту на зовнішню і внутрішню поверхню сталевого профілю нанесений захисний шар (промасловка), який запобігає корозії сталі під дією вологи і кисню, забезпечуючи можливість зберігання та транспортування на відкритому повітрі. Профілі шини виготовляються в Європі і відповідають стандартам і вимогам EN 10162.
Опора роликова
Опора є важливим елементом відкатних систем, вона сприймає навантаження від стулки воріт і передають її на фундамент. Опора роликова використовується спільно з напрямною шиною SG01 і SG02 і призначена для переміщення стулки воріт в заданому напрямку. Для забезпечення працездатності воріт в зимовий період в підшипниках застосовується консистентне мастило до -40º. Опори підбираються виходячи з маси полотна воріт. При монтажі опор до фундаменту рекомендовано використовувати підставки SGN.01.200 і SGN.02.200, які значно полегшують монтаж і забезпечують регулювання воріт. Підставки кріпляться до фундаменту за допомогою анкерних болтів або зварюванням до попередньо закладеному в фундамент елементу (наприклад, швелеру).
Уловлювачі
Уловлювачі забезпечують правильне положення при закритті воріт, сприймають вітрове навантаження, а також запобігають перекидання. Уловлювач нижній сприймає навантаження від опорного ролика (SGN.0x.300) в закритому стані воріт. Конструкція уловлювача дозволяє закривати ворота при незначних відхиленнях від робочої траєкторії руху стулки воріт. Полімерні накладки в конструкції запобігає пошкодженню при закритті воріт. У закритому стані за рахунок поглинання вібрацій від стулки воріт знижується рівень шуму. Уловлювач верхній призначений для утримання верхнього краю воріт у закритому положенні. В комплект уловлювача входять спеціальні полімерні накладки, які кріпляться за допомогою саморезов до стулки воріт і запобігають пошкодження краю стулки при закриванні.
Опорний Ролик
Опорний ролик забезпечує правильне положення воріт при закритті і розвантажує конструкцію від виникаючих навантажень в закритому положенні. Ролик встановлюється на передню частину напрямної шини SG.01 і SG.02. У конструкцію опорного ролика входить декоративна кришка з демпфуючим елементом, яка захищає механізм в процесі експлуатації.
Підтримують роликии кронштейни
Ролики підтримують (SGN.01.710) використовуєються спільно з кронштейнами (SGN.01.717-719 і SGN.02.717-719). Ролики виготовлені з гуми, яка не залишає слідів на стулці воріт ідає можливість утримувати її в потрібному положенні. Полімірна втулка всередині ролика забезпечує плавну і тиху роботу виробу в процесі експлуатації. Кронштейни в комплекті з двома чотирма підтриживающими роликами (SGN.01.710) використовуються для утримання стулки воріт у передбаченому положенні. Фіксування та напрямок стулки здійснюєтьсяються у верхній частині воріт. Кронштейни кріпляться к столбу, стене роликами вниз. При этом створка ворот проходит между двумя четырьмя свободно вращающимися роликами и не отклоняется от заданной траектории движения. При расчете количества кронштейнов с роликами необходимо учитывать площадь заполнения ворот.
Подставки
Подставки используются совместно с роликовыми опорами (SGN.01.1 и SGN.02.2) и предназначены:
- для облегчения монтажа роликовых опор;
- обеспечения регулировки положения роликовых опор в процессе эксплуатации ворот;
- продления срока службы роликовых опор путем предотвращения их контакта с агрессивной средой (вода, снег, грязь).
Заглушки
Заглушки використовуються для захисту торця направляючої шини (SG.01 і SG.02) від попадання в неї сторонніх предметів (бруду, сміття і т. д.) і вологи. Вони дозволяють продовжити термін служби роликових опор і напрямних шин. Для спрощення обслуговування воріт заглушки виконуються знімними.
