Комплект "малий" (до 450 кг) з оцинкованої шиною, з металевими роликами

Комплект "малий" (до 450 кг) з оцинкованої шиною, з металевими роликами

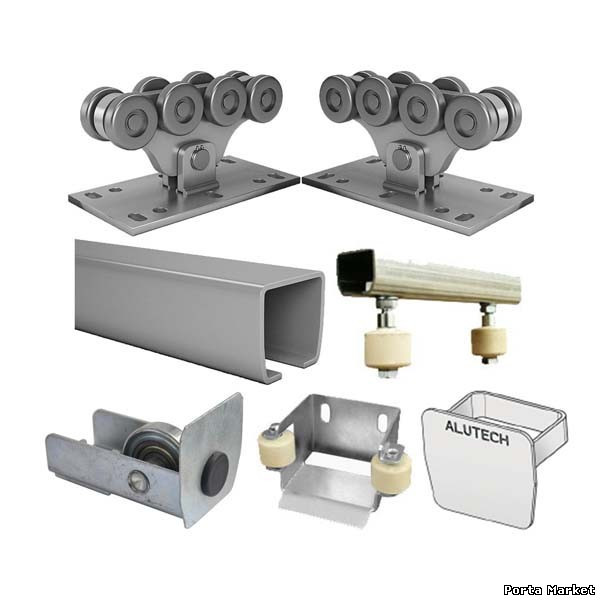

В комплекті:

• Напрямна Шина (70х60 мм) 6 м. мала оцинкована	6 м 70х60
  Опора роликова (сталеві ролики ) на 450 кг	2 шт.
  Опорний Ролик	1 шт.
  Уловлювач нижній	1 шт.
  Кронштейн на 2 ролика	1 шт.
  Підтримуючий Ролик	2 шт.
  Кришка	1 шт.

Роликова платформа складається з основи і хитної платформи, на якій закріплені 8 роликів.
Ролики на підшипниках кочення, розташовані парно, причому 2 пари середніх роликів декілька вище, ніж крайні. Це зроблено для жорсткої фіксації напрямної в платформах при проходженні воротами положення рівноваги.
В підшипники роликів закладена ресурсна мастило, тому в процесі експлуатації вони не потребують ніякого додаткового обслуговування.
По консольним блокам, які встановлені на фундаменті поруч з проїздом на певній відстані один від одного, рухаються ворота.

Направляючий профіль приварений до нижньої частини рами воріт на протязі всієї її довжини.
Профіль разом з воротами надівається на попередньо закріплені на фундаменті роликові платформи.
Направляючий профіль зроблений з міцної сталі і має спеціальну форму, завдяки чому ворота надійно утримуються в заданому положенні, рухаючись по роликовим платформ плавно і без ударів.
Стандартна довжина 6 м, при більшій довжині рами профіль стикують.

Підтримуюча пластина з роликами утримує ворота у вертикальній площині, не допускаючи їх падіння.
Вона складається з основи і чотирьох (рідше двох) роликів, розташованих парно.
Пластина з роликами закріплюється жорстко до заставної у верхній частині стовпа.
Полотно воріт рухається між роликами пластини, які мають регулювання, що дозволяє встановити ворота суворо вертикально.

Кінцевий ролик знаходиться в передній частині направляючого рейки.
Його призначення — забезпечувати плавний заїзд воріт в уловлювач, оскільки ворота при русі злегка погойдуються.
Складається ролик з основи і колеса. Колесо — на підшипнику кочення, не вимагає обслуговування і мастила.

Уловлювач кінцевого ролика встановлюють на спеціальному утримувачі поряд з тим стовпом, до якого підходять ворота при закритті.
Уловлювач регулюють по висоті таким чином, щоб кінцевий ролик заходив до нього, злегка піднімаючи ворота.
У закритому стані вага воріт розподіляється між роликовими платформами і уловлювачем.
