Автоматика для воріт Roger Technology KIT R20/320 mini комплект
- В наявності
27 310 ₴
Автоматика для воріт Roger Technology KIT R20/320 mini комплектВ наявності
27 310 ₴
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Roger Technology KIT R20/320
Електропривод лінійного типу для воріт вагою до 800 кг і довжиною воріт до 5 м.
 |

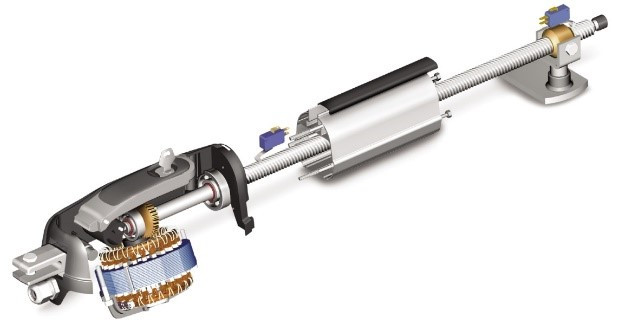

Завдяки похилому розміщенню двигуна, високе тягове зусилля шарнірної втулки досягається використанням в конструкції редуктора лише однієї передавальної щаблі, що значно знижує масу приводу. Обертання двигуна через сталевий хробак передається на шестерню ходового гвинта, виготовлену з бронзи. При такому поєднанні конструкційних матеріалів суттєво зменшується тертя, нагрівання та зношування деталей. |
 |
Сталевий п'ятизахідний ходовий гвинт з малим кроком нарізки, підданий прецизійному шліфуванню і загартуванні, підтримуваний двома шарикопідшипниками з боку редуктора та підшипником ковзання з протилежного краю приводу, забезпечує рівномірний розподіл зусилля по контактній поверхні шарнірної втулки. Таким чином, реалізується виняткова плавність руху воріт та міцність конструкції. |
 |
Редуктор, що самоблокується, надійно замикає ворота без установки додаткових замків. На випадок відсутності напруги в електромережі, для відкривання воріт вручну, передбачено міцну та зручну рукоятку розблокування, що відмикається персональним ключем. |
 |
Кінцеві вимикачі відкривання та закривання розміщені у пазу, виконаному у верхній частині кожуха ходового гвинта та захищені кришкою. Швидке регулювання кінцевих положень ходу воріт здійснюється простим переміщенням каретки вимикача до потрібної точки спрацьовування. |
 |
Стартовий конденсатор і кінцеві вимикали скомутовані на клемній колодці всередині корпусу приводу, в результаті значно спрощуються всі електричні підключення. Штатний кабельний затискач дозволяє виконувати безпечне та герметичне введення кабелю різного діаметру. |
Технічні характеристики
| Модель | R20/300 | R20/500 |
| Клас захисту (IP): | 54 | 54 |
| Електроживлення двигуна (В/Гц): | ~220/50 | ~220/50 |
| Номінальна потужність (Вт): | 200 | 200 |
| Струм (А): | 1.1 | 1.1 |
| Інтенсивність використання (%): | 50 | 50 |
| Термозапобіжник двигуна (°С): | 140 | 140 |
| Лінійне тягове зусилля (Н): | 400÷3000 | 400÷3000 |
| Хід тягової втулки (мм): | 320 | 520 |
| Швидкість тягової втулки (см/с): | 1.66 | 1.66 |
| Час відкривання на кут 90° (с): | 18 | 27 |
| Маса привода (кг): | 7.2 | 7.8 |
| Діапазон робочих температур (°С): | -25.....+70 | |
Габаритні розміри
Рекомендовані настановні розміри
| Модель R 20 / 3... | Модель R 20 / 5... | ||||
| 80 | 170 | 90 | 100 | 210 | 90 |
| 80 | 210 | 90 | 150 | 210 | 90 |
| 100 | 200 | 90 | 150 | 300 | 90 |
| 130 | 130 | 90 | 250 | 180 | 110 |
| 120 | 140 | 100 | 220 | 200 | 110 |
| 130 | 150 | 105 | 180 | 130 | 120 |
| 150 | 100 | 120 | 210 | 180 | 120 |
| С (мм) | D (мм) | E (мм) | С (мм) | D (мм) | E (мм) |
| 90 | 730 | 90 | 190 | 950 | 123 |
Межі використання

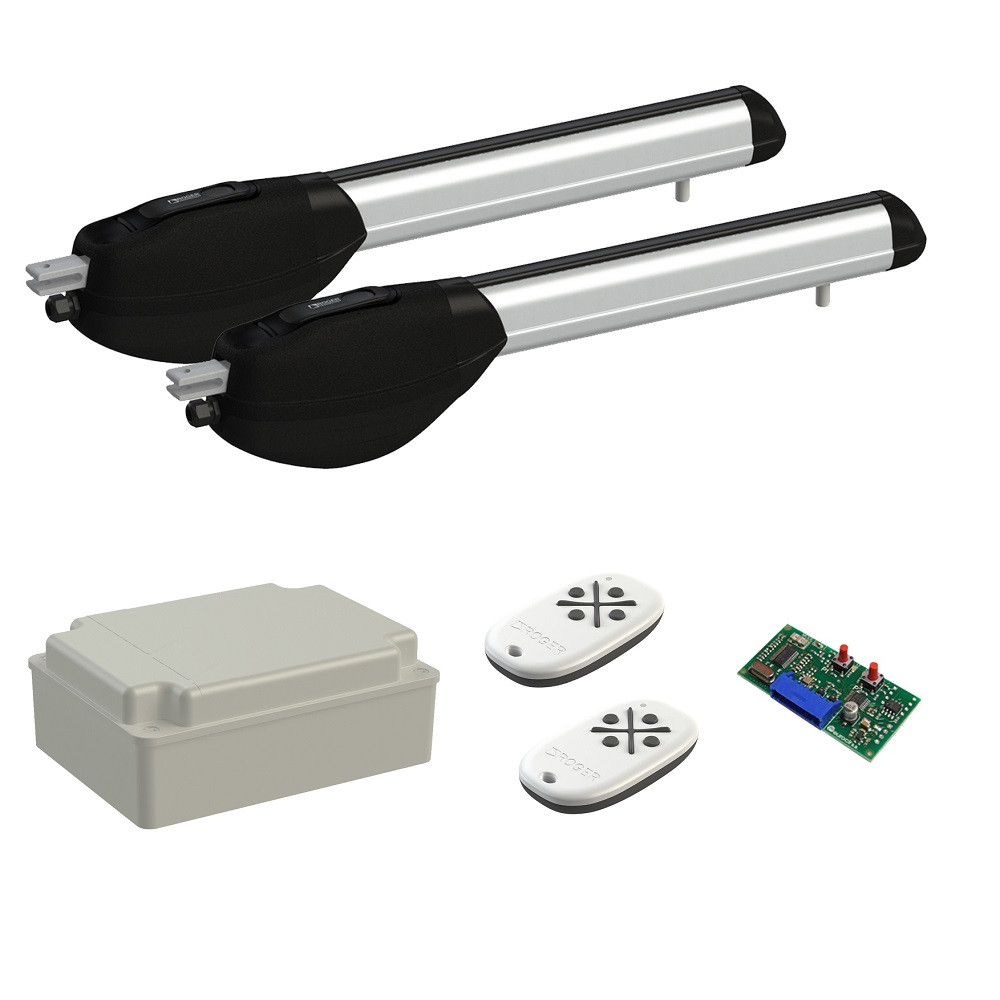

Склад комплекту:
- електромеханічні приводи R20/300 - 2 шт
- кінцеві вимикачі механічні MC770 - 2 шт.
- блок керування 230В H70/200AC/BOX - 1 шт
- приймач внутрішній 2х канальний H93/RX22A/I - 1 шт
- пульт радіокерування 4х канальний M80/TX44R - 2 шт
Характеристики
| Основні | |
|---|---|
| Виробник | Roger Technology |
| Країна виробник | Італія |
| Користувацькі характеристики | |
| Інтенсивність, % | 40 |
| Вітрове навантаження, кг/м² | 40 |
| Діапазон робочих температур, °C | -25...+70 |
| Живлення, В | 230 |
| Усилие | 400 Н |
| Кількість приводів | 2 |
| Макс. вага стулки, кг | 400 |
| Макс. ширина стільця, м | 2,5 |
| Потужність, Вт | 200 |
| Споживання струму, А | 1.1 |
| Ступінь захисту, IP | 43 |
| Термозахист, °C | 140 |
| Тип | Комплект |
| Тип приводу | Лінійний |
| Швидкість руху воріт, м/хв | 0.96 |
Інформація для замовлення
- Ціна: 27 310 ₴
