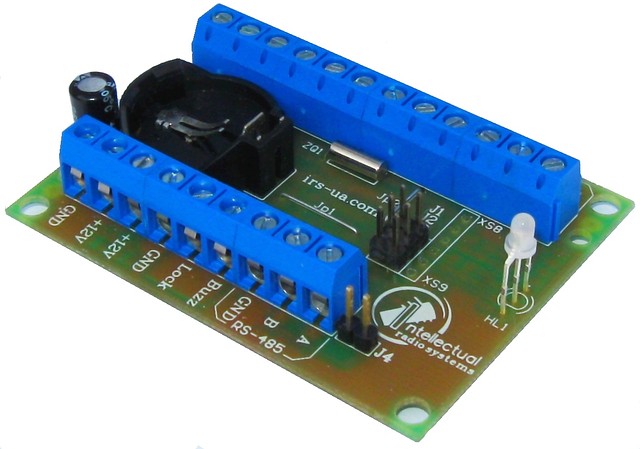

Сетевой модуль контроля доступа iBC-01 Light.

Сетевой модуль контроля доступа iBC-01 Light. Количество пользователей 3000 человек.

Сетевой модуль контроля доступа iBC-01 Light.

Сетевой контроллер системы контроля доступа и учета рабочего времени "Big Brother". Расчитан на обслуживание одной точки прохода (дверь, турникет, гостиничный номер, шлагбаум).

Возможные варианты применения контроллера:

• Контроль доступа и учет рабочего времени на одну дверь
• Контроль доступа и учет рабочего времени на один турникет
• Контроль доступа и учет нахождения в номере для одного гостиничного номера (вход по считывателю, выход по кнопке, энергосберигающий карман для управления электроникой)
• Контроль, учет и мониторинг событий проездов или проходов через шлагбаумы, ворота и пр.

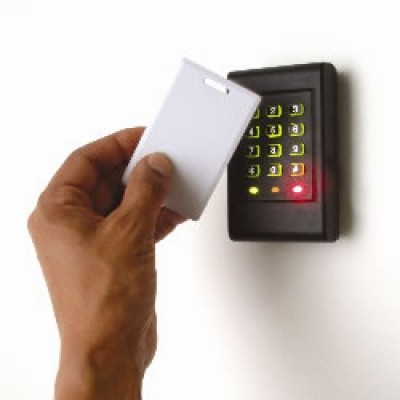

iBC-01 Light поддерживает считыватели ключей с двумя видами интерфейсов Wiegand 26 и Touch Memory. Настройка типов считывателей происходит из ПО СКУД "Big Brother". Благодаря этому к контроллеру можно подключить широкий спектр считывателей разных производителей, например: ключей Touch Memory, Proximity карт, Temic карт, HID карт, радиобрелков, кодовые клавиатуры и пр.

iBC-01 Light имеет такие дополнительные режимы работы:

• Запрет двойного прохода - запрещает пользователю два раза подряд пройти через точку прохода - защита от передачи ключа другому человеку.
• Автоматическое формирование базы ключей - контроллер самостоятельно добавляет новых пользователей в свою память и базу данных на серевере. Режим необходим в случае если осуществляется переход с одной СКД на другую или происходит первоначальная инициализация системы, а ключи уже розданы пользователям и собрать их все сразу проблематично.
• Работа по расписаниям - может быть установлено до 15 различных расписаний доступа. Расписания могут быть абсолютно любой конфигурации (стандартная рабочая неделя, сутки-трое, посменная работа и пр.)

Пользовательские ключи и журнал событий хранятся в энергонезависимой памяти, что позволяет контроллеру корректно работать даже при отсутствии связи с сервером устройств (компьютер, к которому подключено оборудование). Память устройства состоит из 8100 ячеек и динамически разделяется между ключами и событиями, т. е. если в системе зарегистрированы 100 пользователей, то для событий останется 8000 записей.
Кроме того, у контроллера iBC-01 Light есть встроенные часы реального времени с автономным элементом питания, что позвляет ему корректно работать даже при cбоях в сети электропитания ~220 В. Контроллер отслеживает значение питающего напряжения и регистрирует информацию о сбоях сети питания в журнале событий, например:

• Пропало напряжение в сети ~220 В
• Появилось напряжение в сети ~220 В
• Разряжена АКБ блока питания
• Разряжена батарейка внутренних часов
• Отсутствует батарейка внутренних часов

Журнал событий контроллера может работать в двух режимах. Какой режим выбрать зависит от ваших предпочтений и задач:

• Блокировка по переполнению - при заполнении всей памяти устройства, выделенной под события, контроллер останавливает запись новых событий, пока серевер устройсв не вычитает уже добавленные события и не освободит место под новые события
• Циклический - при заполнении памяти устройства, контроллер будет записывать новые события поверх уже существующих

У контроллера iBC-01 Light есть два входа для кодключения кнопок и датчиков, которые могут работать в таких режимах:

• кнопка для управления выходом 1 (LOCK)
• кнопка для управления выходом 2 (OUT2)
• датчик состояния двери или датчик проворота турникета. Для входа работающего в данном режиме есть два дополнительных параметра влиящих на логику работы системы:
  • максимальное допустимое время на открытие двери - интервал времени, в течение которого пользователь может открыть дверь, после поднесения ключа к считывателю. Если пользователь не открыл дверь в течении этого времени, контроллер зафиксирует факт не прохода пользователя, что важно для режима запрета двойного прохода и корректного расчета рабочего времени пользователя
  • максимально допустимое время на закрытие двери - интервал времени, в течение которого дверь должна быть закрыта после прохода по ключу или по кнопке. Если дверь не закроется в течении этого времени, контроллер зафиксирует это и охранна на посту сможет отреагировать на это событие

Контроллер оборудован двумя выходами, типа открытый коллектор, нагрузочной способностью 5 А (LOCK) и 1 А (OUT2). Выходы контроллера могут работать в следующих режимах:

• импульсный - выход включается на заданное время от 0.1 до 250 секунд
• триггерный - при сработке выход меняет свое состояние на противоположное, т. е., например, если был включен то выключится
• удержание - выход остается включенным пока к считывателю приложен электронный ключ. При исчезновении ключа, выход остается включенным на заданое время. Данный режим используется совместно со считывателями типа "карман" (PR-05 Pocket) для управления нагрузкой в гостиничных номерах

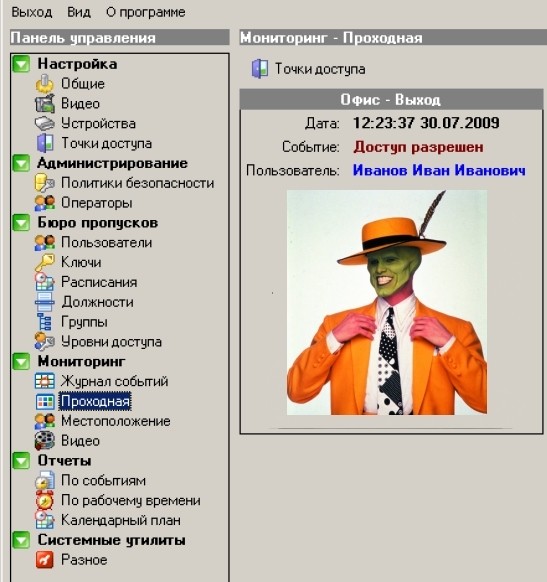

С помощью программного обеспечения СКД "Big Brother" контроллер iBC-01 Light может управляться удаленно с рабочего места оператора или охранника. Доступны следующие команды:

• Проход по ключам - нормальный режим работы, пользователи проходят по ключам
• Свободный проход - дверь или турникет отключены, пользователи свободно проходят
• Запретить проход - дверь или турникет заблокированы, проход разрешен только пользователям с дополнительной функцией "Блокировка контроллера"
• Управление выходами (включить, выключить, выолнить разовый проход)

Каждый пользовательский ключ, помимо основной фукции - управление замком или турникетом, может иметь ряд дополнительных возможностей:

• Блокировка контроллера - блокирует проход пользователей, у которых отключена данная фукция (тоже что и удаленная команда "Запретить проход")
• Разблокировка контроллера - отключает замок двери или турникета - всем разрешен проход без ключа (тоже что и удаленная команда "Свободный проход")
• Управление выходом 2 (OUT2) - включает выход 2 в установленном режиме (импульсный, триггерный), для управления дополнительной нагрузкой или постановки/снятия с охраны
• Отключенный учет запрета двойного прохода - для этого ключа не ведется учет запрета двойного прохода

Дополнительная функция ключа на считывателях с интерфейсом Touch Memory включается путем длительного удержания ключа на считывателе(около 5 секунд), а основаня функция - путем кратковременного (поднесли - убрали). На считывателях с интерфейсом Wiegand дополнительная функция (кроме "Отключенный учет запрета двойного прохода") замещает основную, т. е., например, если ключу назначена дополнительная фукнкция "Блокировка контроллера" (так называемый "ключ охраны"), то при поднесении ключа к считывателю произойдет не управление замком, а блокировка контроллера. Для того чтобы перевести контроллер обратно в нормальный режим работы ("Проход по ключам"), необходимо поднести ключ к считывателю еще раз.

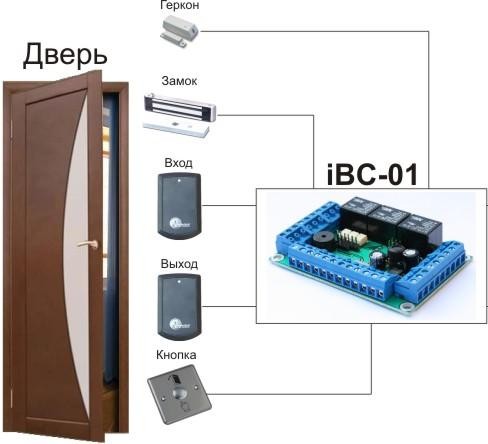

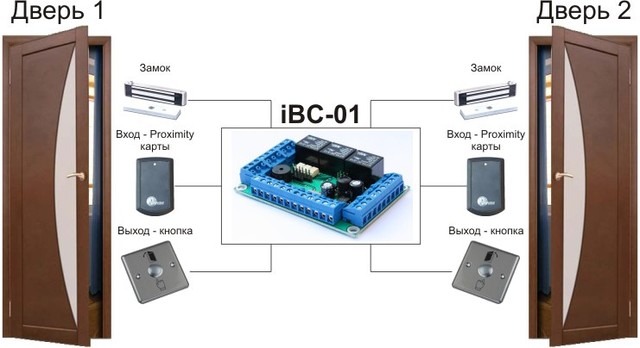

Ниже приведена типичная схема подключения контроллера iBC-01 Light
